We bieden een compleet assortiment roterende en lineaire etiketteermachines, waaronder hotmelt OPP-modellen met 12/16/24 stations en zelfklevende stickervarianten met 4/6/8/12/16/24 stations, ontworpen voor toepassingen in de dranken-, cosmetische, farmaceutische en dagelijkse chemische sector.

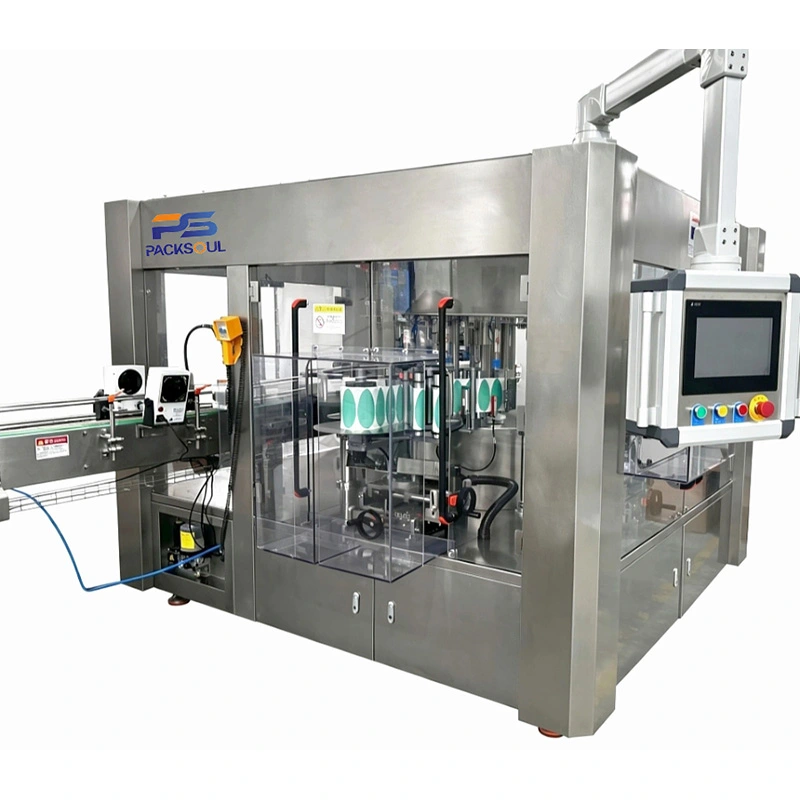

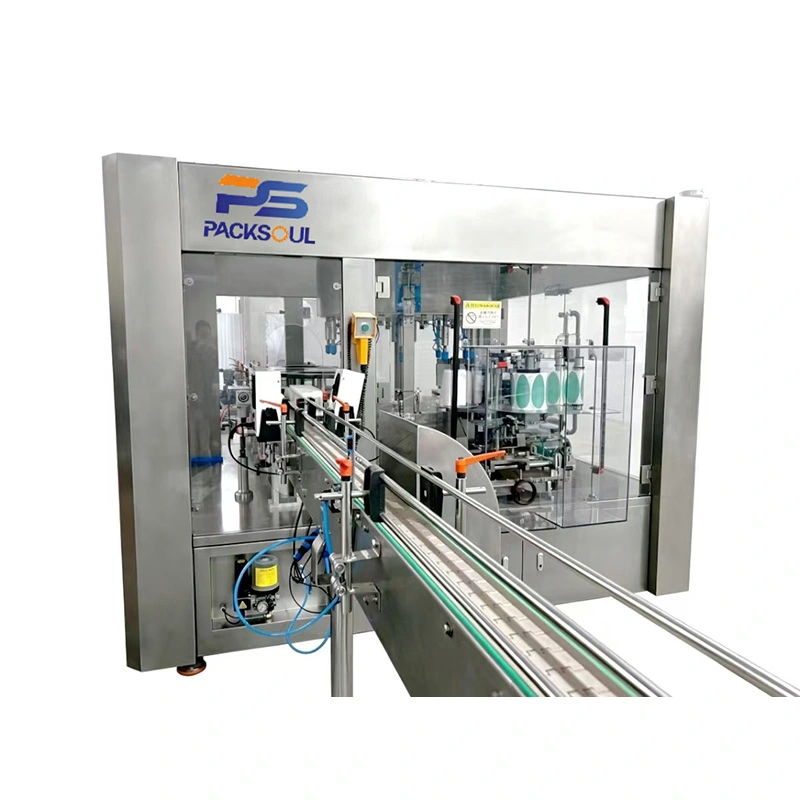

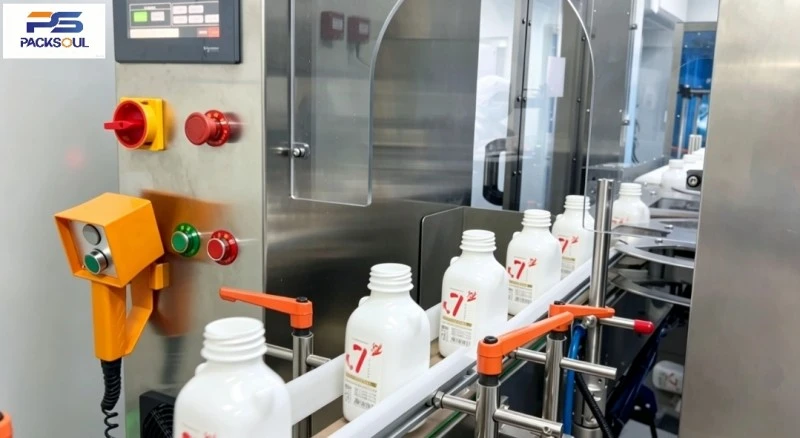

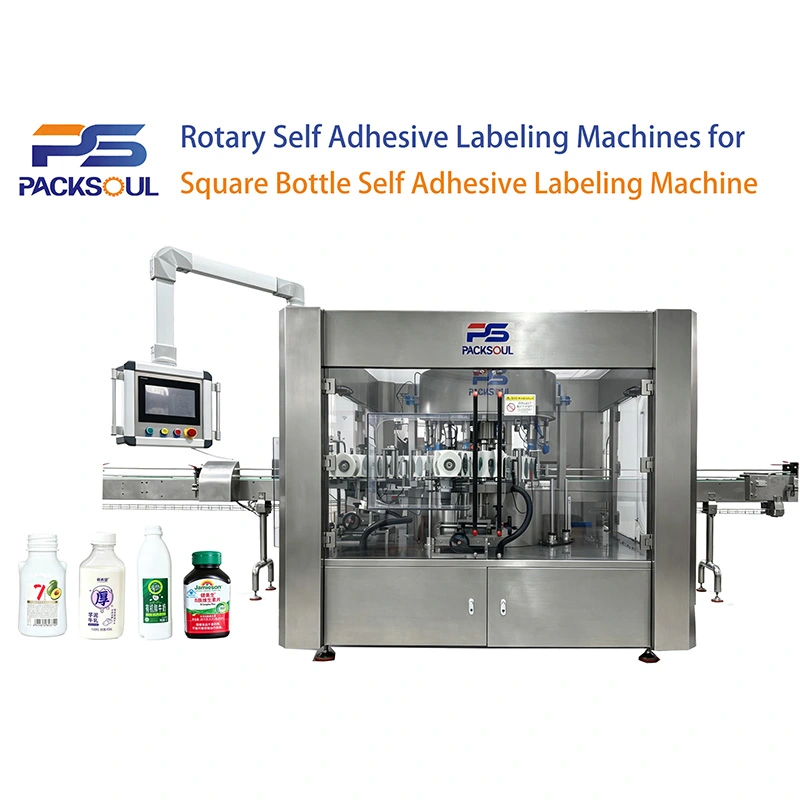

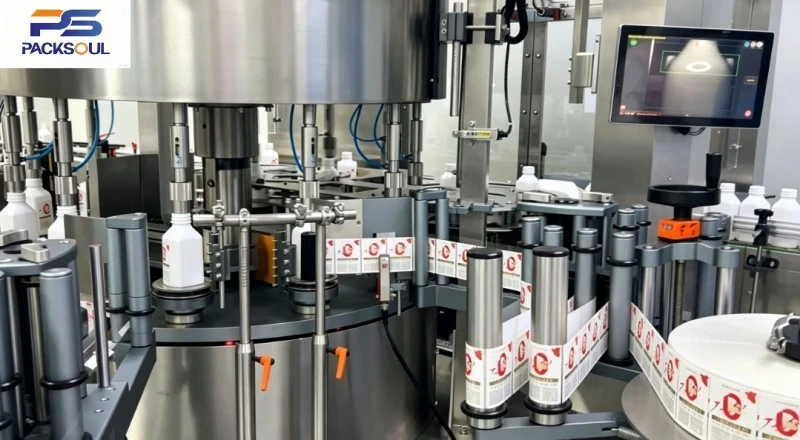

De zelfklevende etiketteermachine met vierkante flessen is een automatische etiketteermachine met hoge snelheid, ontworpen voor vierkante, rechthoekige en platte vierkante containers. Het ondersteunt enkelzijdige, dubbelzijdige en meerzijdige hoeklabels.

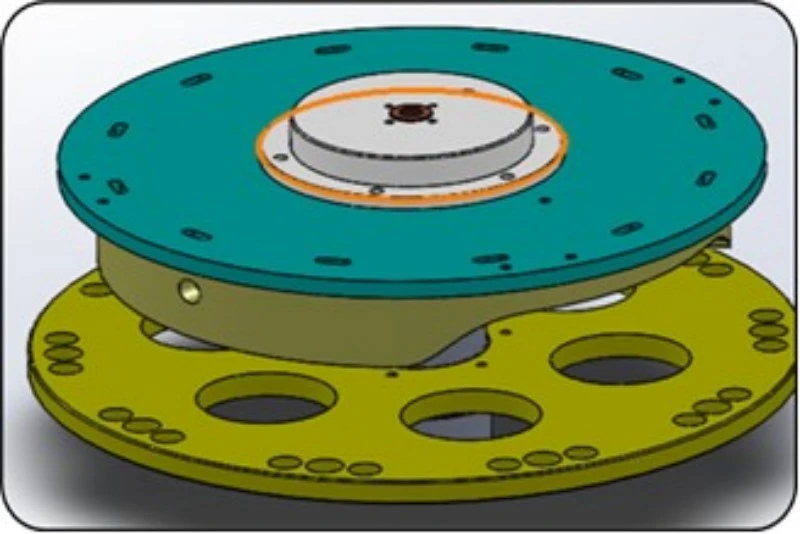

De machine bestaat uit een basis, een transportsysteem, een draaitafel, dubbele etiketteerstations, servo-positioneringsarmaturen en een elektrisch besturingssysteem. Uiterst nauwkeurige sterwielscheiding en 12 onafhankelijke servobevestigingen positioneren elke fles veilig, waardoor nauwkeurige etikettering op hoeken en zijoppervlakken wordt gegarandeerd.
De machine kan zelfstandig werken of worden geïntegreerd met vul- en sluitlijnen voor de productie van grote volumes.

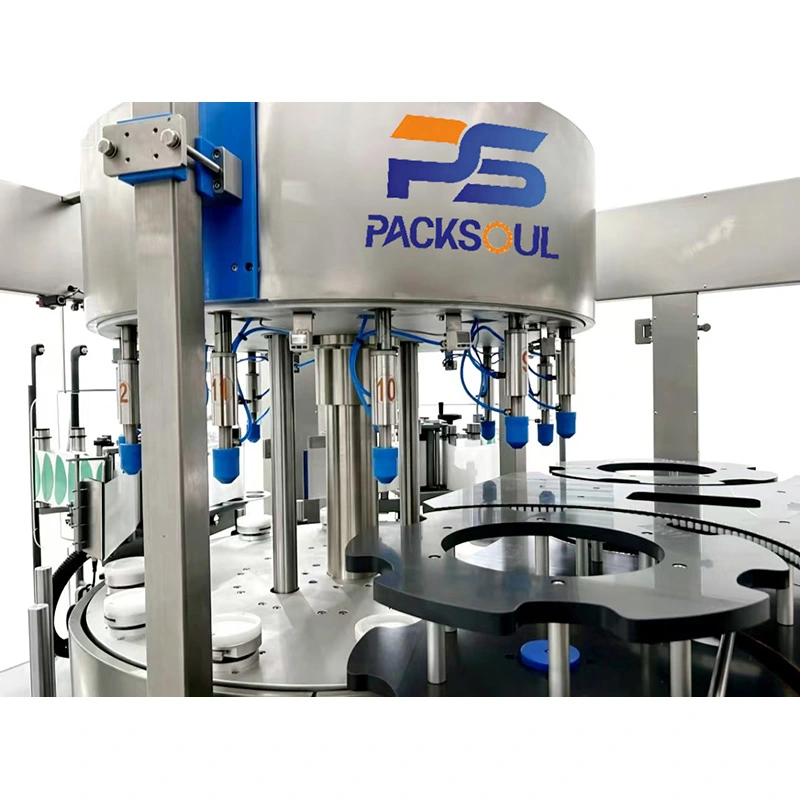

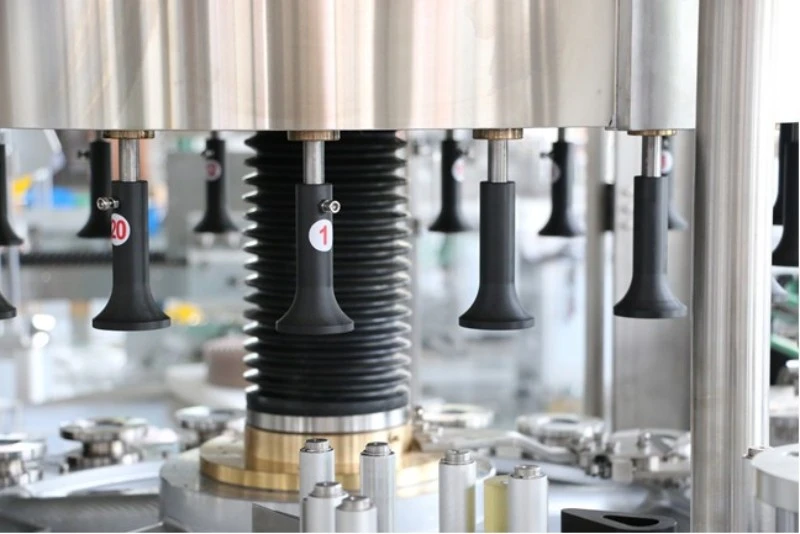

Elk station maakt gebruik van een onafhankelijke servoaangedreven armatuur voor een stabiele flespositionering en een soepele, geluidsarme werking bij hoge snelheid.
Ondersteunt nauwkeurige etikettering op de zijkanten en hoeken van flessen. Speciale houders zorgen ervoor dat lange labels plat en kreukvrij blijven.
De etiketteerkop ondersteunt aanpassing in meerdere richtingen. Dankzij de gereedschapsloze aanpassing is het verwisselen van flessen snel en eenvoudig.
Het verbeterde etikettoevoersysteem zorgt voor een stabiele spanning en een soepele etikettoepassing, waardoor luchtbellen en kreukels worden verminderd.
Servogestuurde etiketinvoer zorgt voor een nauwkeurige en stabiele etiketafgifte. Eenvoudige automatische bediening maakt bediening eenvoudig.
De belangrijkste machineonderdelen worden in eigen huis ontwikkeld en geproduceerd. Reserveonderdelen zijn direct verkrijgbaar voor eenvoudig onderhoud.
CNC-gefreesde onderdelen en een stofdichte, waterdichte structuur zorgen voor een stabiele werking in vochtige productieomgevingen.
Het systeem bewaakt de flessenstroom en detecteert flessenstoringen. De machine stopt automatisch wanneer zich abnormale omstandigheden voordoen of de veiligheidsdeur wordt geopend.
| Model | PSR-B120 |
| Snelheid van labelen | 12000 BPH (flessen per uur) |
| Containerdiameter | 30‑100 mm (gebaseerd op de diameter van de flesbodem; maatwerk vereist voor grotere formaten) |
| Containerhoogte | 100‑400 mm |
| Maximale etikethoogte | 200 mm |
| Maximale etiketbreedte | 300 mm |
| Afmeting etiketrol | Binnendiameter: Φ76,2 mm; Buitendiameter: Φ400 mm |
| Algemene machineafmetingen | 4000 L × 2500 B × 2000 H mm |
| Hoogte werktafel | 1000 ± 50 mm (aanpasbaar) |
De PACKSOUL zelfklevende etiketteermachine met vierkante flessen maakt gebruik van een roterend sterwielpositioneringssysteem en servogestuurde etikettoevoer. Flessen worden op ordelijke wijze gescheiden en in het draaistation ingevoerd. De servobevestigingen houden elke fles veilig vast en positioneren deze, terwijl de 12 onafhankelijke servobevestigingen de hoek van de fles aanpassen aan het vooraf ingestelde programma.
Het positioneringssysteem detecteert de positie van de fles en bestuurt het servosysteem voor nauwkeurige hoekaanpassing. Het servogestuurde labelstation voert de labels aan, terwijl de hoeklabelborstel de labels aan de zijkanten en hoeken glad maakt. Na het etiketteren worden de flessen via het sterwiel gelost. Het hele proces verloopt automatisch.
Deze zelfklevende etiketteermachine met vierkante flessen is geschikt voor het etiketteren van grote volumes op vierkante en rechthoekige containers in verschillende industrieën.
Drankenindustrie: vierkante sapflessen, kruidenflessen en theedrankflessen.
Industrie voor persoonlijke verzorging: vierkante shampooflessen, platte vierkante flessen voor lichaamsreiniging en geurcontainers.
Farmaceutische en gezondheidsproducten: vierkante orale vloeistofflessen en flessen voor gezondheidsproducten.
Chemische industrie: vierkante reagenscontainers en kleine chemische vaten.
De machine is geschikt voor continue productielijnen met hoge snelheid. Voor speciale flesvormen zijn maatwerkoplossingen beschikbaar.
Reinig de transportketting, sterwielen, etiketteerkop en foto-elektrische sensoren dagelijks. Verwijder etiketresten en stof.
Controleer regelmatig de servomotoren en servoaandrijvingen. Pas indien nodig de flesbevestigingen en de etiketpositie aan.
In vochtige werkplaatsen dient u de schakelkast regelmatig te ontvochtigen.
Was de schakelkast of servomotoren niet rechtstreeks met een hogedrukspuit.
Voor langdurige uitschakeling dient u de spanning van de etikettenrol en de druk op de flessenhouder te verminderen om vervorming en lijmophoping te voorkomen.
Controleer regelmatig de veiligheidsvoorzieningen, de veiligheidsdeurvergrendelingen en het openings- en sluitsysteem van de armatuur.

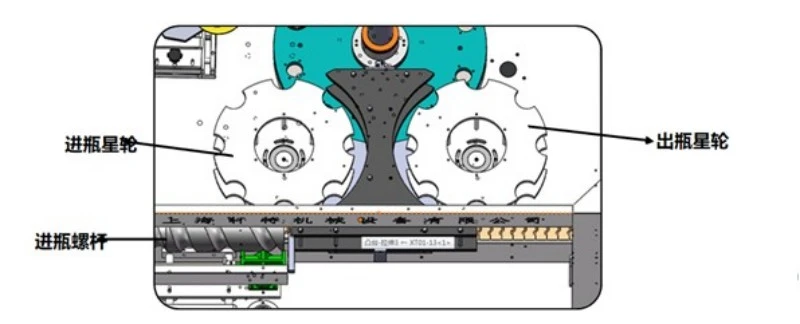

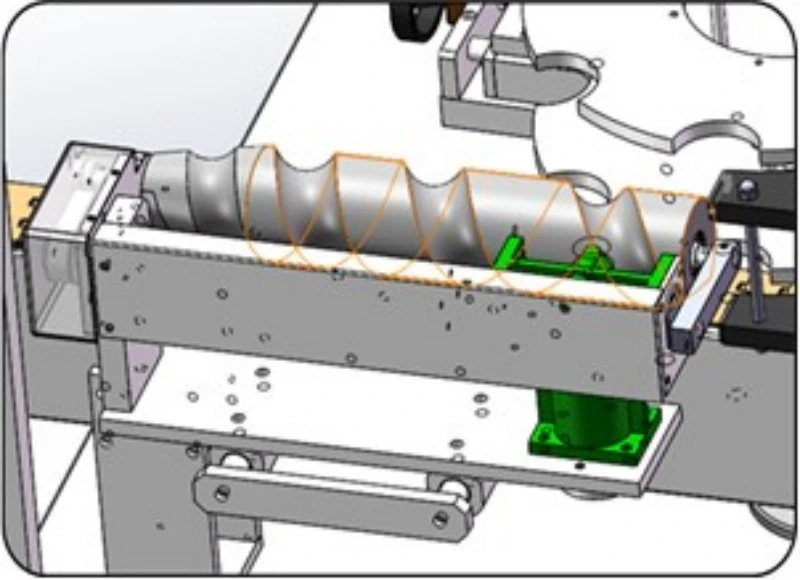

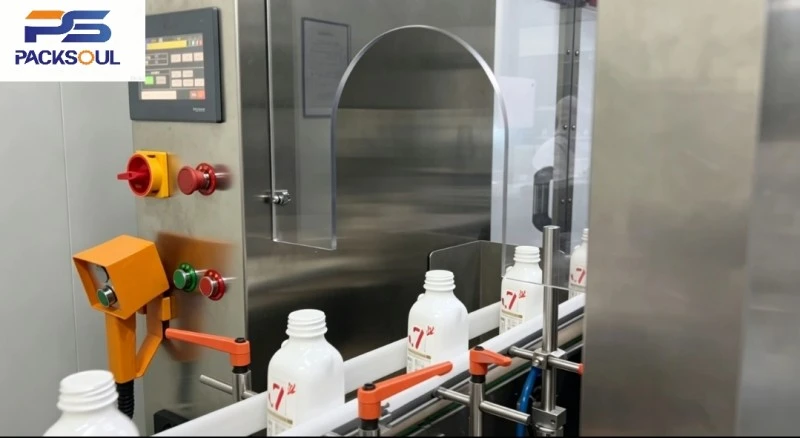

Vierkante flessen worden door de transportband aangevoerd en de invoerschroef verdeelt ze gelijkmatig.

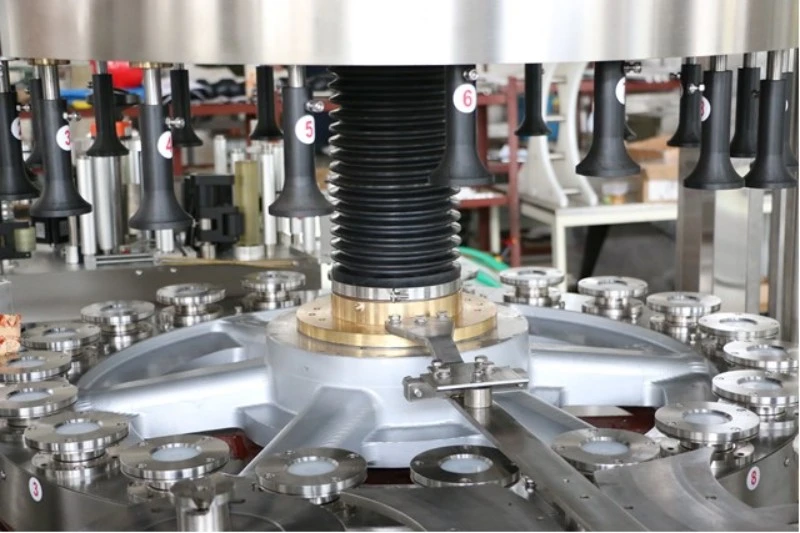

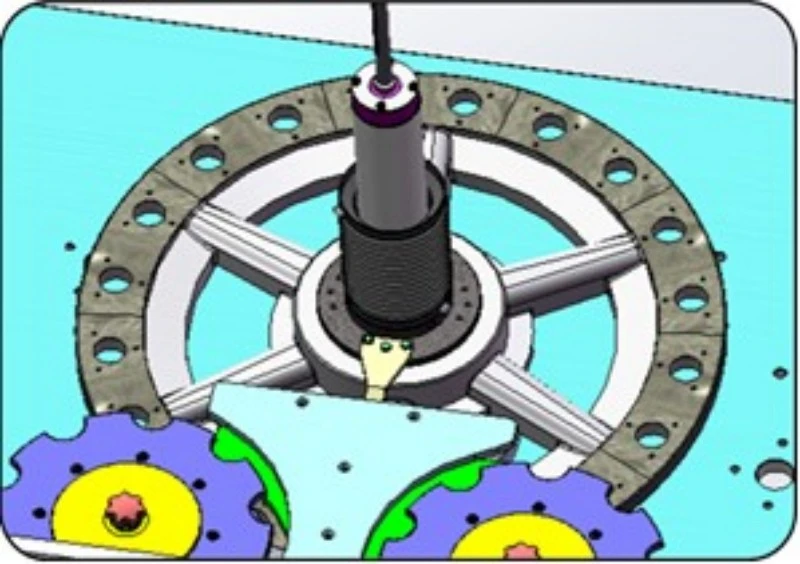

Het invoer-sterwiel brengt de flessen soepel over naar het draaistation.

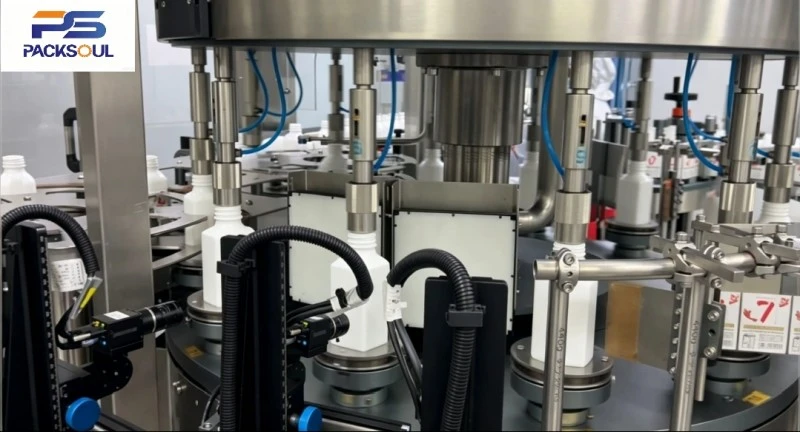

De servobevestiging sluit en houdt de fles van alle kanten vast, waardoor de hoek van de fles wordt gecorrigeerd.
Het servopositioneringssysteem detecteert de flespositie en past de hoek aan.
De servohouder draait de fles naar de vooraf ingestelde etiketteerpositie en vergrendelt deze op zijn plaats.
Het servo-labelstation voert het label aan en de hoekborstel drukt het stevig op de zijkanten en hoeken.
De geëtiketteerde flessen worden door het uitvoersterwiel afgevoerd en gaan naar het volgende proces.
| Nee. | Componentnaam | Merk |
| 1 | HMI | Schneider (Frankrijk) |
| 2 | Servomotor | Schneider (Frankrijk) |
| 3 | Servo-aandrijving | Schneider (Frankrijk) |
| 4 | Hoofdmotor | Schneider (Frankrijk) |
| 5 | Transportmotor | Transky (Italië) |
| 6 | PLC | Schneider (Frankrijk) |
| 7 | Frequentieomvormer | Schneider (Frankrijk) |
| 8 | Frequentieomvormer | Schneider (Frankrijk) |
| 9 | Transparante labelsensor | LEUZE (Duitsland) |
| 10 | Objectdetectiesensor (reflecterend foto-elektrisch type) | ZIEK (Duitsland) |
| 11 | Detectie foto-elektrische sensor (reflecterend type) | ZIEK (Duitsland) |
| 12 | Naderingsschakelaar | ZIEK (Duitsland) |
| 13 | Schakelende voeding | MW (Taiwan, China) |
| 14 | Universele omschakelaar | MOELLER (Duitsland) |
| 15 | Noodstopschakelaar | Schneider (Frankrijk) |
| 16 | Aardlekschakelaar | Schneider (Frankrijk) |
| 17 | Miniatuur stroomonderbreker | Schneider (Frankrijk) |
| 18 | AC-schakelaar | Schneider (Frankrijk) |
| 19 | Roterende encoder | Nemicon (Japan) |
| 20 | Elektrische sleepring | Senring |
| 21 | Manometer | Panasonic (Japan) |

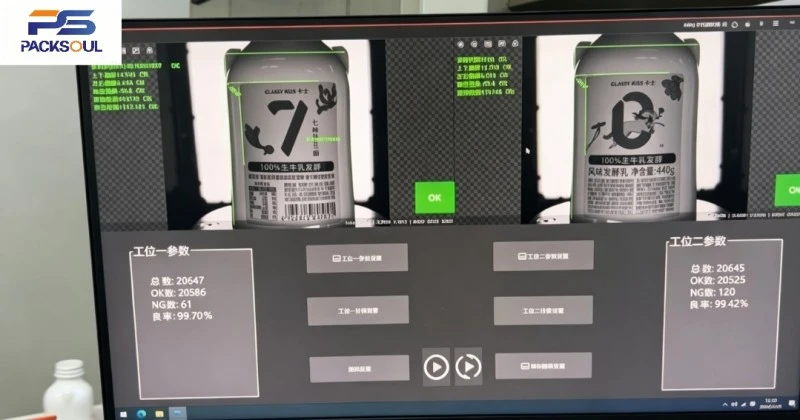

| 22 | Visiecamera | Hikvisie |

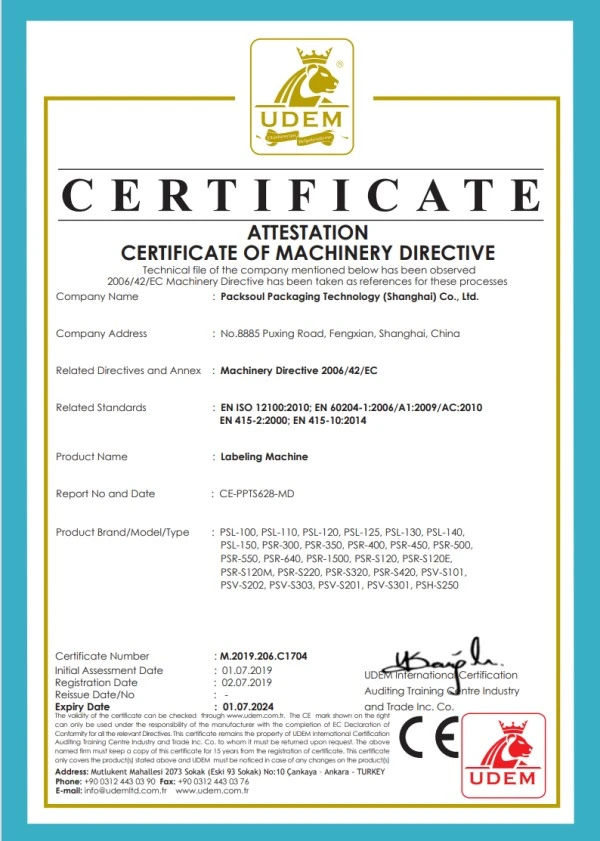

1. Alle elektrische componenten voldoen aan de CE-normen.
2. De machine is CNC-precisie gefreesd met strikte tolerantiecontrole voor een stabiele en geluidsarme werking. De etiketteermachine voor vierkante flessen is speciaal getest voor het vasthouden van flessen en het etiketteren in hoeken.
3. Elke machine ondergaat vóór verzending voortdurend nullasttests, inclusief de nauwkeurigheid van de etikettering, servobediening en veiligheidsstopfuncties.
4. De machine heeft een gesloten, stofdicht en corrosiebestendig ontwerp met een behuizing van roestvrij staal 304 voor een langere levensduur.
De meeste roterende etiketteermachines zijn ontworpen voor ronde flessen en kunnen problemen ondervinden zoals flesbeweging, etiketkreuken op de hoeken en positioneringsfouten bij gebruik voor vierkante flessen. De PACKSOUL zelfklevende etiketteermachine voor vierkante flessen is speciaal ontworpen voor vierkante flessen. Elk station heeft een onafhankelijke servobevestiging en programmeerbare elektronische nok, met instelbare parameters voor nauwkeurige dubbelzijdige en hoeklabels.
Twaalf onafhankelijke servo-bevestigingen houden vierkante flessen stabiel tijdens snelle werking en zorgen voor een soepele etikettering over de hoeken.
Alle plaatwerk en bewerkte onderdelen worden in eigen huis geproduceerd. Reserveonderdelen worden op voorraad gehouden voor een snelle levering en service.
Dankzij de modulaire snelwisselbevestigingen is het eenvoudig om flessen te verwisselen zonder gereedschap, waardoor productiestilstand wordt verminderd.
Het veiligheidssysteem stopt de machine automatisch als er flessen vastlopen of de deur opengaat, waardoor product- en machineschade wordt verminderd.
Het stof- en waterdichte ontwerp zorgt voor een stabiele werking in vochtige productieomgevingen voor voedsel en persoonlijke verzorging.

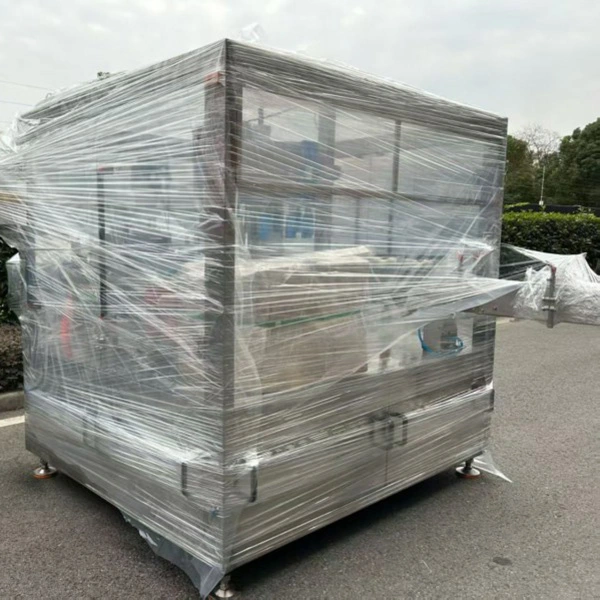

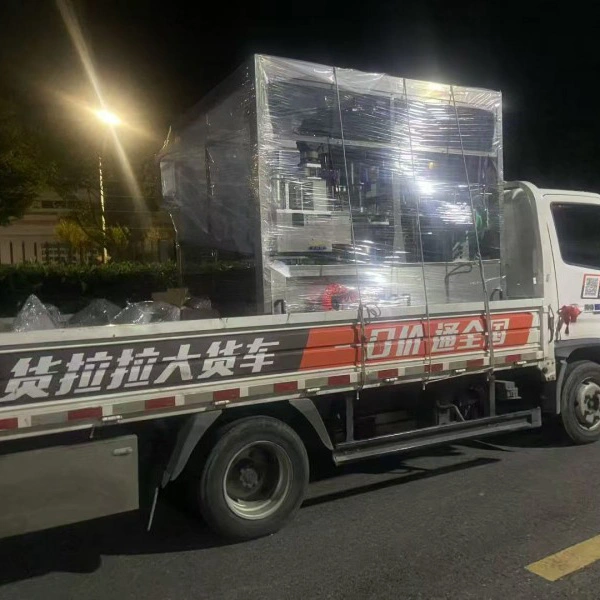

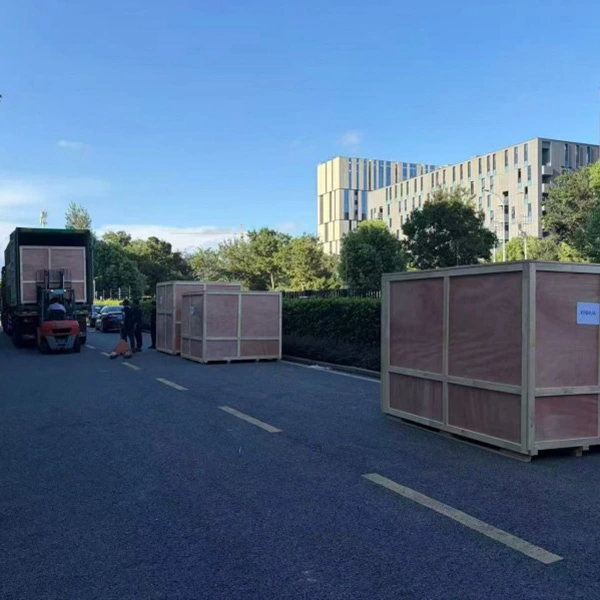

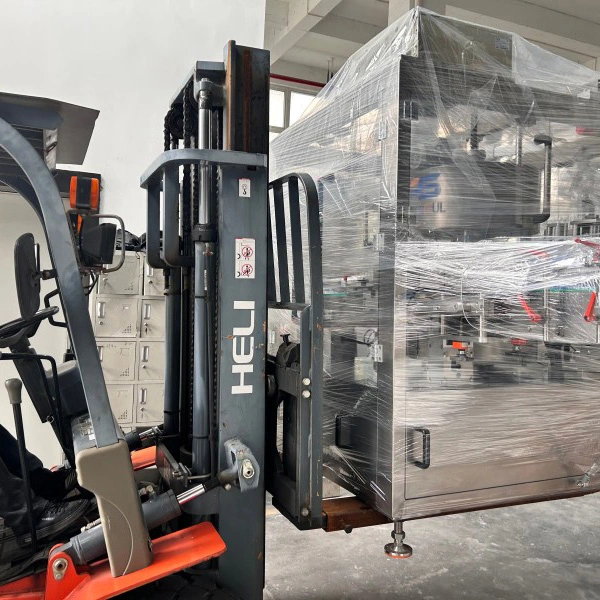

Houten kisten zonder begassing van exportkwaliteit worden gebruikt voor veilig zee- en luchtvervoer over lange afstanden, met bescherming tegen schokken en vocht.
De belangrijkste bewegende delen zijn afzonderlijk versterkt om verplaatsing tijdens transport te voorkomen.
Bij de zending worden paklijsten, inspectierapporten, conformiteitscertificaten en exportdouanedocumenten verstrekt.
FOB-, CIF- en DDP-voorwaarden zijn beschikbaar.
Ingenieurs kunnen de installatie ter plaatse verzorgen en de machine aanpassen op basis van daadwerkelijke vierkante flesmonsters. Volledige integratie en inbedrijfstelling van de productielijn zijn ook beschikbaar.
De training ter plaatse omvat de bediening van de machine, het verwisselen van flessen, het aanpassen van parameters, het oplossen van basisproblemen en het dagelijks onderhoud. Handleidingen, foto's en video's zijn aanwezig.
De machine wordt geleverd met 1 jaar garantie. Tijdens de garantieperiode wordt gratis reparatie aangeboden voor niet door de mens veroorzaakte defecten. Na de garantieperiode is levenslang onderhoud mogelijk, waarbij de onderdelen apart in rekening worden gebracht.
Er is video-ondersteuning op afstand beschikbaar voor het oplossen van problemen. Er kunnen technici worden geregeld voor ondersteuning op locatie voor complexe problemen. Gangbare reserveonderdelen worden op voorraad gehouden en normaal gesproken binnen 3 werkdagen na orderbevestiging verzonden.
Er worden onderhoudsgegevens bijgehouden en onze technici volgen regelmatig de werking van de machine op en bieden productie- en onderhoudsondersteuning.
PackSoul heeft uitgebreide ervaring met roterende etiketteerapparatuur voor industriële productie. Onze etiketteermachines voor vierkante flessen worden gebruikt op overzeese markten in Europa, Zuidoost-Azië, het Midden-Oosten, Zuid-Amerika en Afrika.

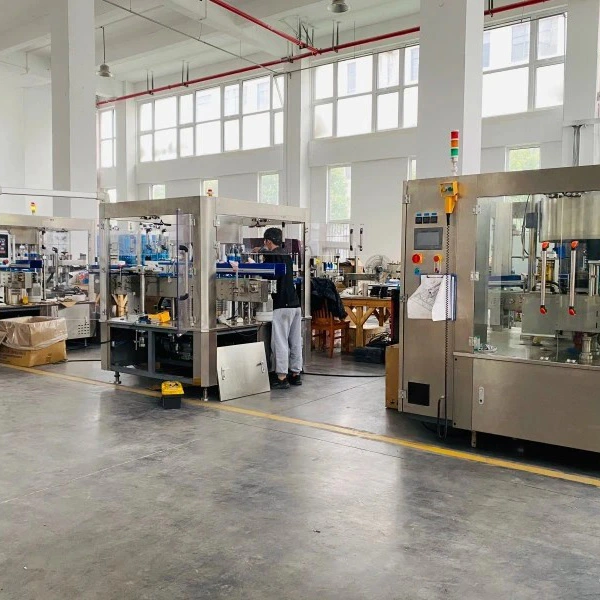

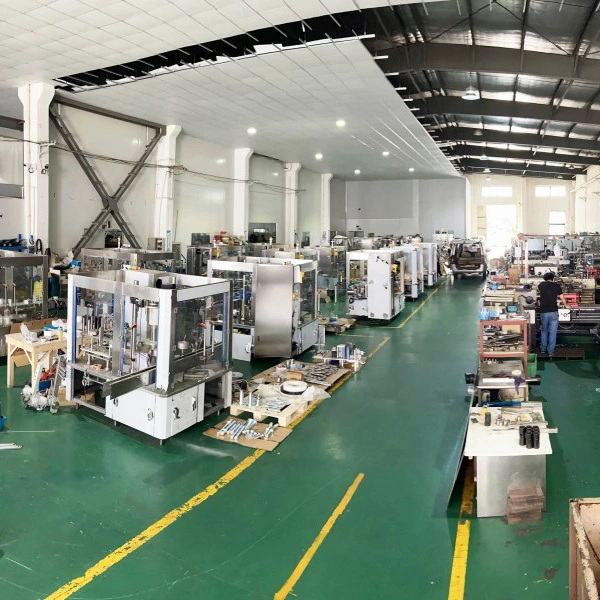

Onze faciliteiten omvatten R&D, precisiebewerking en machinetesten, ondersteund door een geïntegreerd productie- en serviceteam. We hebben etiketteringsprojecten voltooid voor kruiden-, persoonlijke verzorgings- en farmaceutische toepassingen, evenals geautomatiseerde productielijnen voor buitenlandse klanten.
EEN: Ja. Het ondersteunt enkelzijdige, dubbelzijdige en hoeklabels voor vierkante en rechthoekige containers. Platte flessen kunnen worden gehanteerd door de bevestigingsmodule te vervangen. Voor speciale flesvormen zijn maatwerkoplossingen beschikbaar.
EEN: Ja. De snelheid kan continu worden aangepast aan de productielijn.
EEN: Ja. De armatuurmodules zijn snel te verwisselen en de meeste aanpassingen zijn zonder gereedschap mogelijk.
A: Elk station kan de houdkracht en hoek onafhankelijk instellen. Hierdoor blijven de flessen stabiel bij hoge snelheid en wordt de nauwkeurigheid van het etiketteren in de hoeken verbeterd.
EEN: Ja. De machine is ontworpen om waterdicht, stofdicht en corrosiebestendig te zijn voor vochtige omgevingen.
EEN: Ja. Ervaren technici kunnen naar het buitenland worden gestuurd voor installatie, inbedrijfstelling en training van operators.
